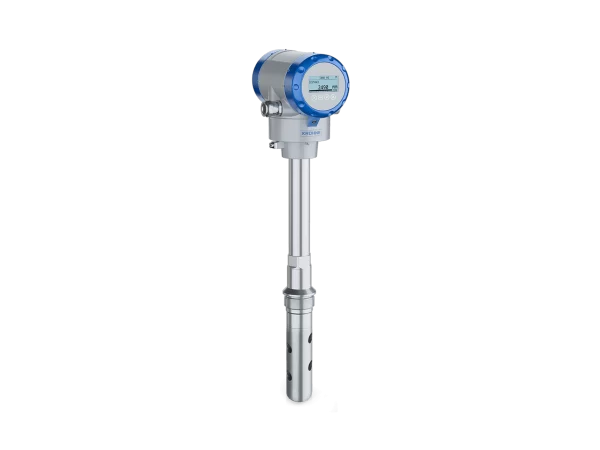

OPTIFLEX 7200

OPTIFLEX 7200

Transmisor de nivel de radar guiado para aplicaciones avanzadas con líquidos

  • Medida continua de nivel e interfase en calderas, reactores y separadores
  • Con compensación dinámica de la fase de gas para aplicaciones en calderas
  • Rango de medida: 0,6…40 m
  • -50…+315°C; -1…320 barg
Categoría:

Descripción

Principio de medida: Radar guiado TDR (reflectometría de dominio temporal)

Rango de aplicación: Medida del nivel e interfase de líquidos y pastas

Valores primarios medidos: Distancia y distancia de interfase

Valores secundarios medidos: Nivel, nivel de interfase, volumen y masa

Diámetro de la sonda:

  • Mono-cable Ø4 mm / 0,16″
  • Mono-varilla Ø8 mm / 0,32″
  • Mono-varilla Ø8 mm / 0,32″ (segmentada)
  • Mono-varilla (recubrimiento de PTFE) Ø10 mm / 0,39″
  • Doble varilla Ø8 mm / 0,32″
  • Doble cable Ø4 mm / 0,16″
  • Coaxial Ø22 mm / 0,87″
  • Coaxial Ø22 mm / 0,87″ (segmentada)
  • Coaxial Ø42 mm / 1,65″
  • Sonda de interfase invertida Ø10 mm / 3,9″

Longitud máxima de la sonda:

  • Mono-cable: Hasta 60m
  • Mono-varilla: Hasta 4m
  • Mono-varilla (segmentada): Hasta 6m
  • Doble-varilla: Hasta 4m
  • Doble cable: Hasta 14m
  • Coaxial Ø22 (segmentada): Hasta 6m
  • Coaxial Ø42: Hasta 6m
  • Sonda de interfase invertida: Hasta 4m

Conexión a proceso:

  • Rosca: G¾, G1, G1½, ¾ NPT, 1 NPT, 1½ NPT
  • Brida EN 1092-1: DN25…200
  • Brida ASME B16.5: 1…8”
  • Brida JIS B2220: 40…200A

Rango de medida: 0,3…60 m (0,98…196,85 ft)

Alimentación: 14…30 VDC

Salida: 4…20 mA/HART/Relé

Temperatura de operación: -50…+250°C

Presión de operacióm: -1…100 barg



Ver Hoja de Datos

Ver Manual de Usuario

Marca

Krohne

KROHNE es un fabricante y proveedor líder mundial de soluciones en instrumentación de procesos industriales y ofrece productos y servicios de apoyo para compras integrales y en industrias tan extendidas como petróleo y gas, agua y aguas residuales, química y petroquímica, alimentos y bebidas, energía , minerales, minería y marina.

KROHNE ofrece toda la gama de instrumentos de medición de procesos: medición de caudal, nivel, temperatura y presión, así como análisis de procesos.
